Hallo,
ich weiß altes Thema… Nur wollte ich heute den Subwoofer mal einbauen… Hab dafür mir aus einem alten Thema die Pinbelegung geholt, nur leider passen die Farbangaben der Kabel überhaupt nicht. Und da die Kabel bei mir komischerweise ganz anderes sind und eigentlich auf eine andere Pinbelegung hinweisen, hier meine Frage…
Kann die Pinbelegung sich geändert haben oder sind einfach andere Kabel benutz worden und soll ich einfach nach dem Schaltplan vorgehen…
Die Pinbelegung laut Forum:
±----------------------+
|- 1---- 2---- 3----- 4- |
| -------9----10--------|
|- 5---- 6---- 7------8- |
±----------------------+
Pin 1 (rot/weiss) +12V (Dauerplus)
Pin 2 (blau/grün) Lautsprecher hinten links (vermutlich +)
Pin 3 (grün/blau) Lautsprecher hinten links (Vermutlich -)
Pin 4 (braun) Masse
Pin 5 (weiss/schwarz) Remote
Pin 6 (blau/grün) Line links hinten
Pin 7 (rot/grün) Line rechts hinten
Pin 8 (2xbraun/rot) Line Masse
Pin 9 (rot/grün) Lautsprecher hinten rechts (vermutlich +)
Pin 10 (grün/rot) Lautsprecher hinten rechts (vermutlich -)

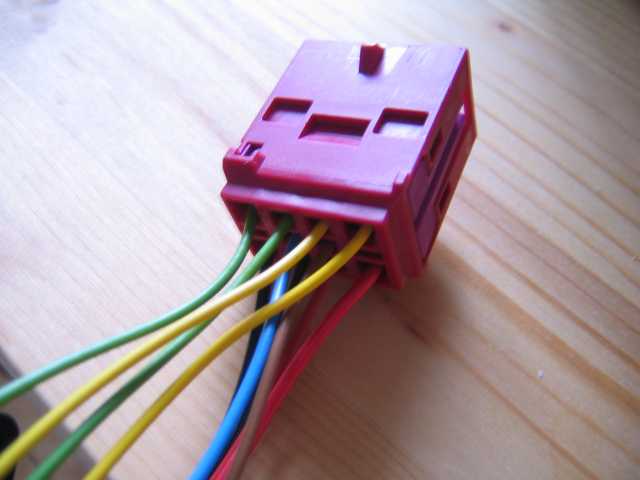

Mein Stecker hat aber ganz andere Farben sieh Bilder…
