Hallo zusammen,
ich habe da ein Problem…
Habe leider die Pinne der mini Isostecker ändern müssen, weil keiner der Pinne stimmte habe dabei ein paar Stecker gefunden die ich einfach nicht zuordnen kann hoffe ihr könnt mir helfen habe auch ein paar Fotos gemacht:

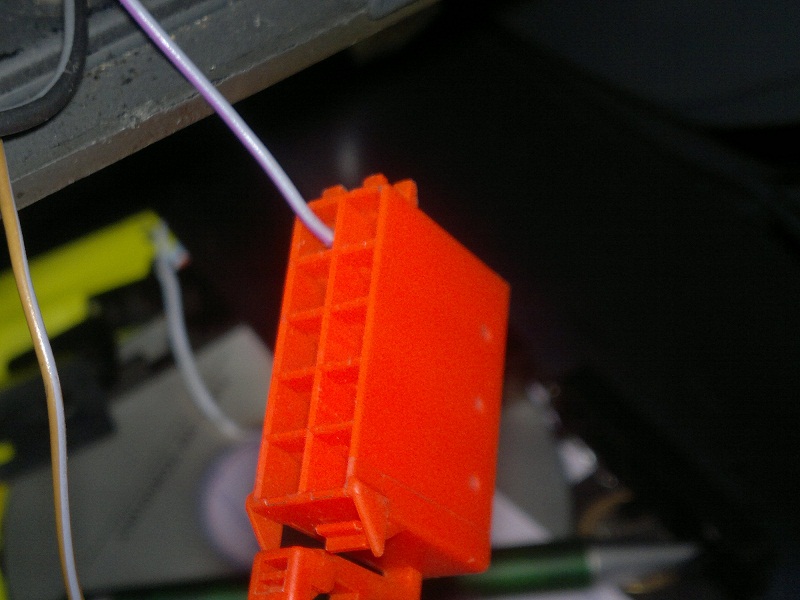

Bild 1 lag hinten im Radioschacht

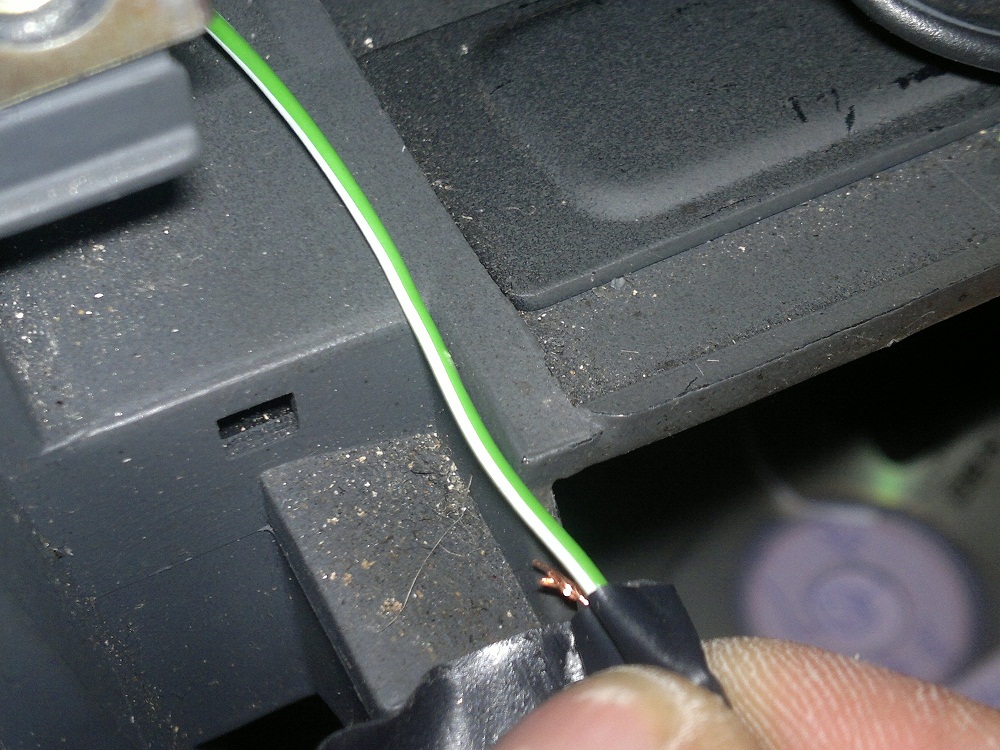

Bild 2 lag ebenfalls im Radioschacht

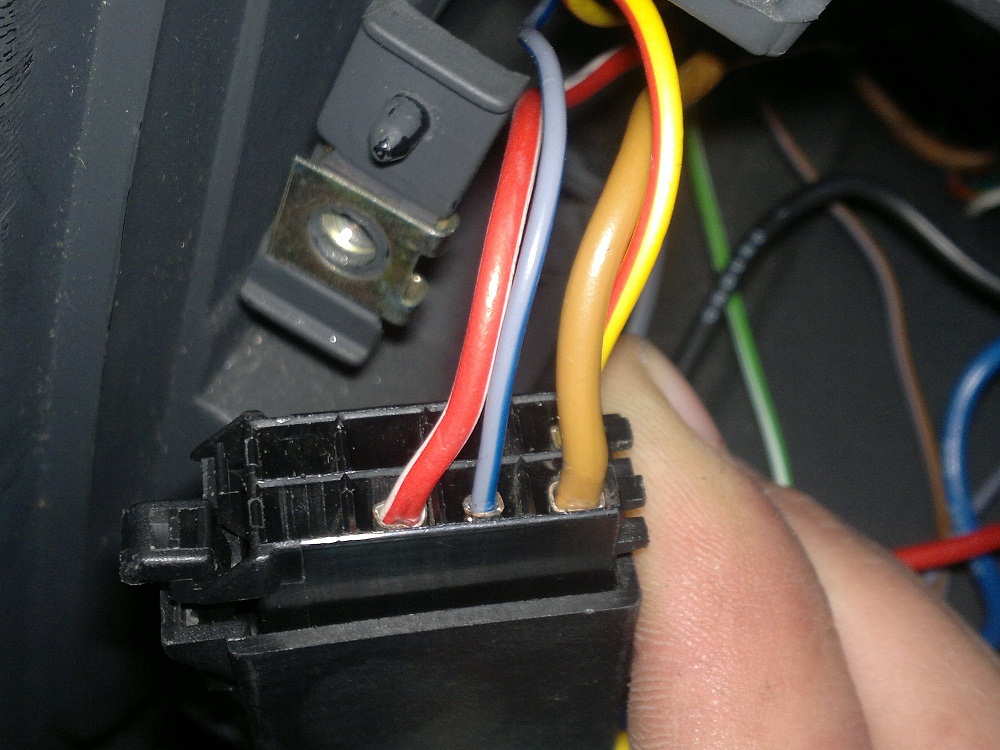

Bild 3 War im mini Isostecker und ist soweit ich weiss die K-Leitung für obd kann ich diese einfach ablassen ? weil ich gehört habe das durch einbau von Fremdradios es zu Störungen beim auslesen geben kann z.B. Verbindungsprobleme…

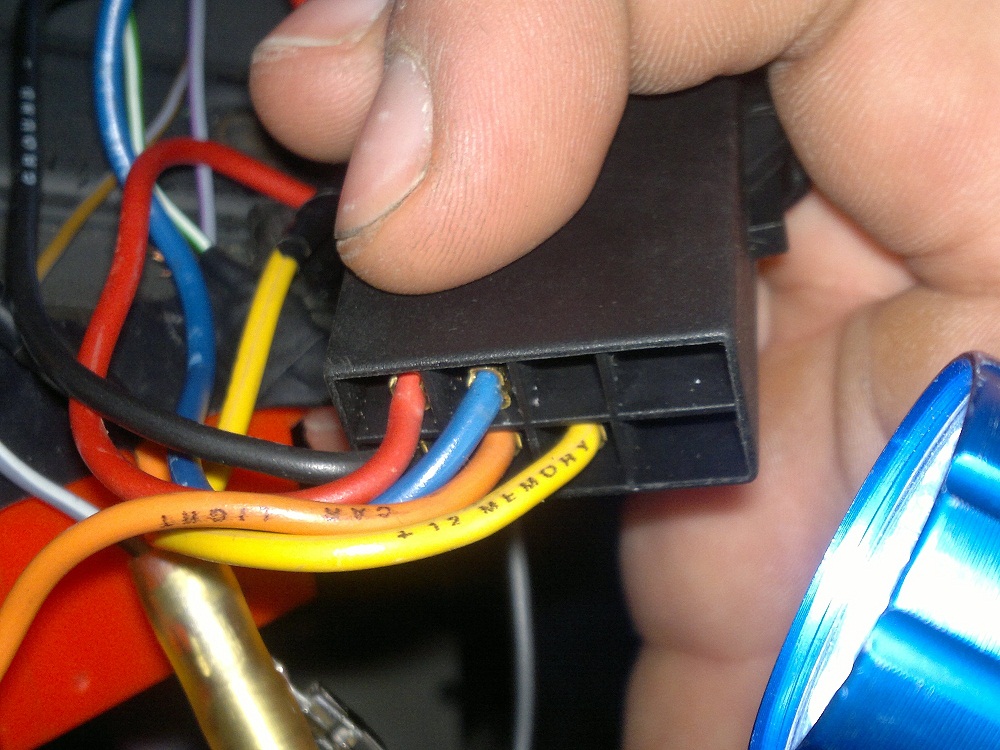

Bild 4 kann mir einer sagen wofür die Leitung ist? es
sind bei eingeschalteter Zündung 11,48 Volt anliegend aber schaltplus ist es nicht…

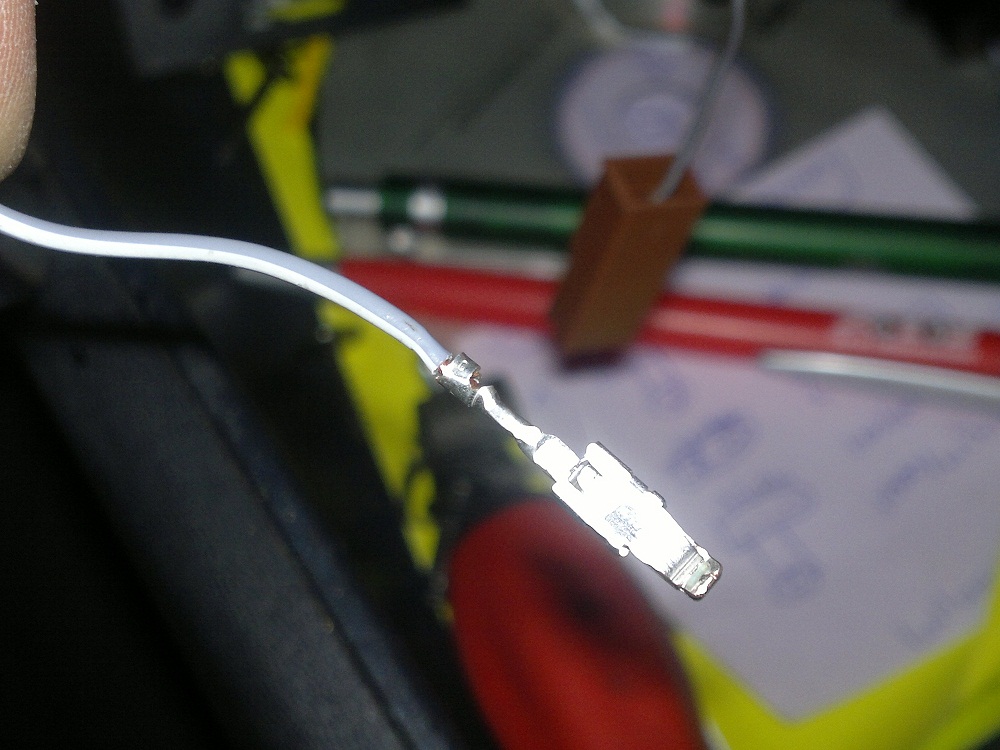

Bild 5 ist Radioseitig die pinbelegung von oben

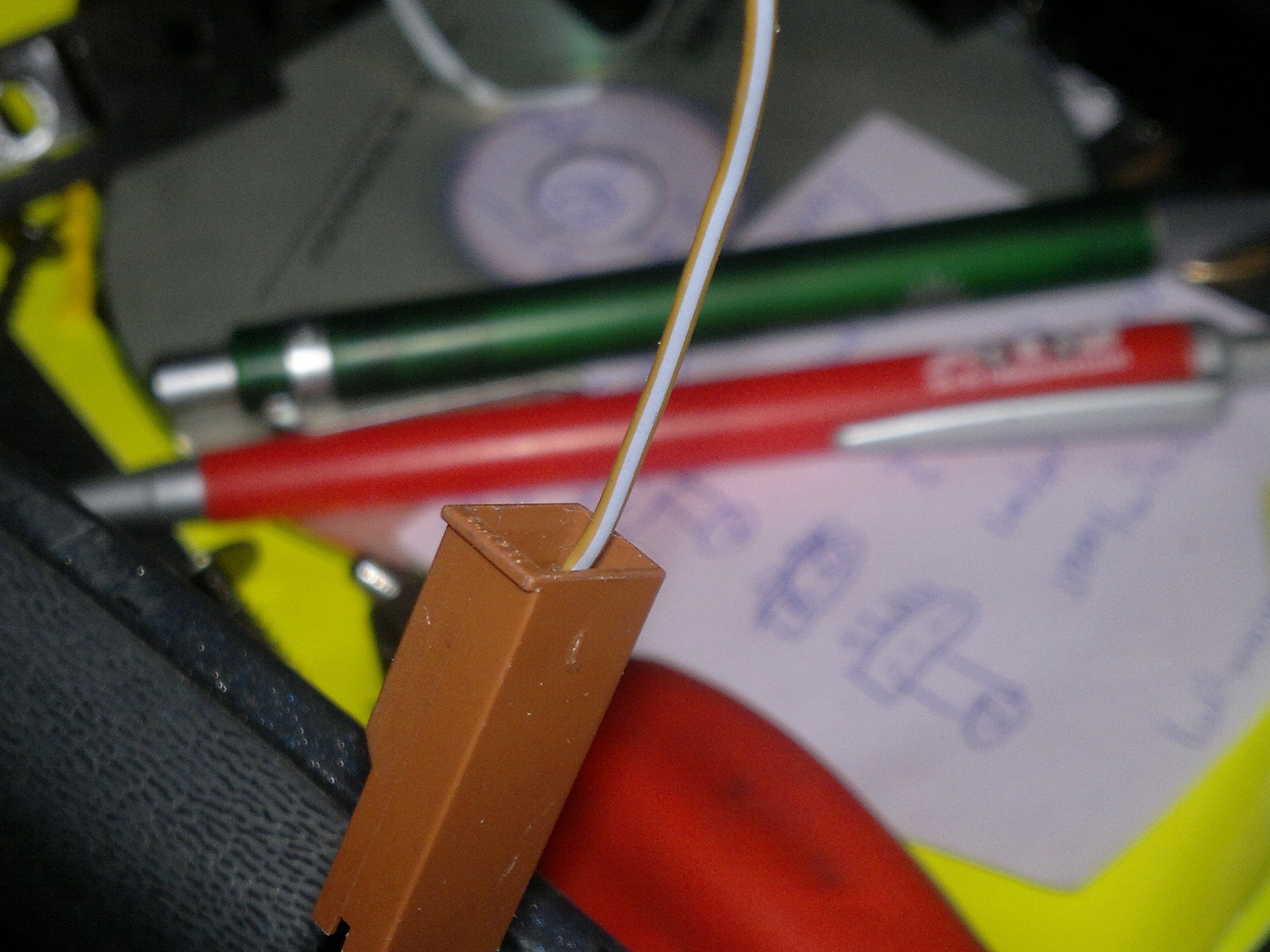

Bild 6 ist Radioseitig die pinbelegung von unten

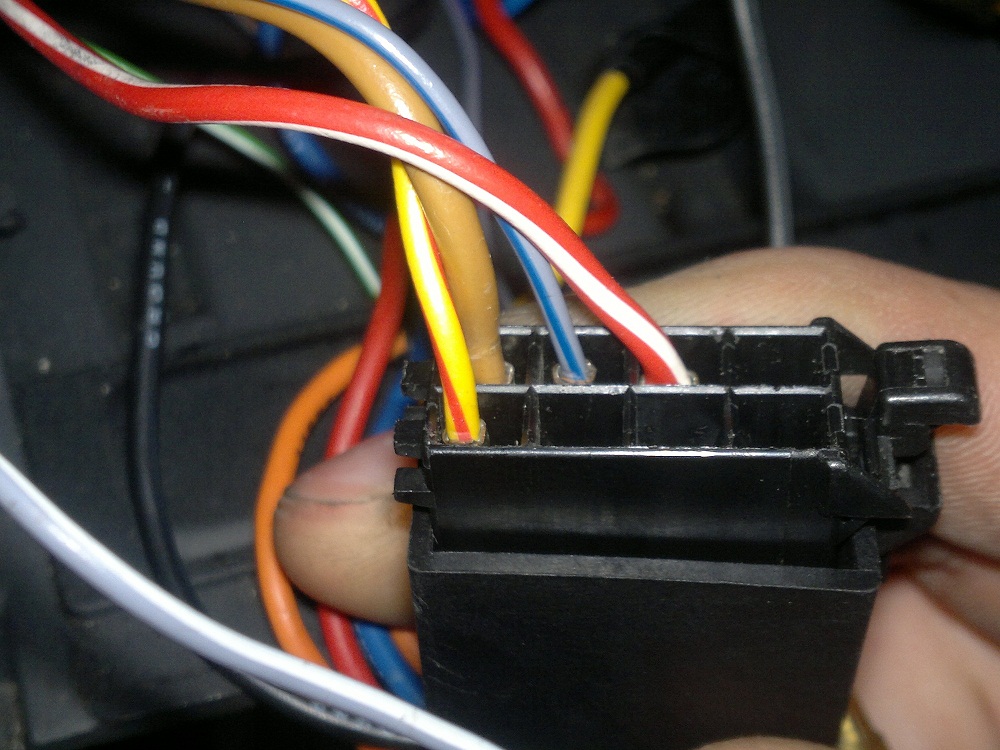

Bild 7 Die Autoseitige pinbelegung die ich bis jetzt habe von oben

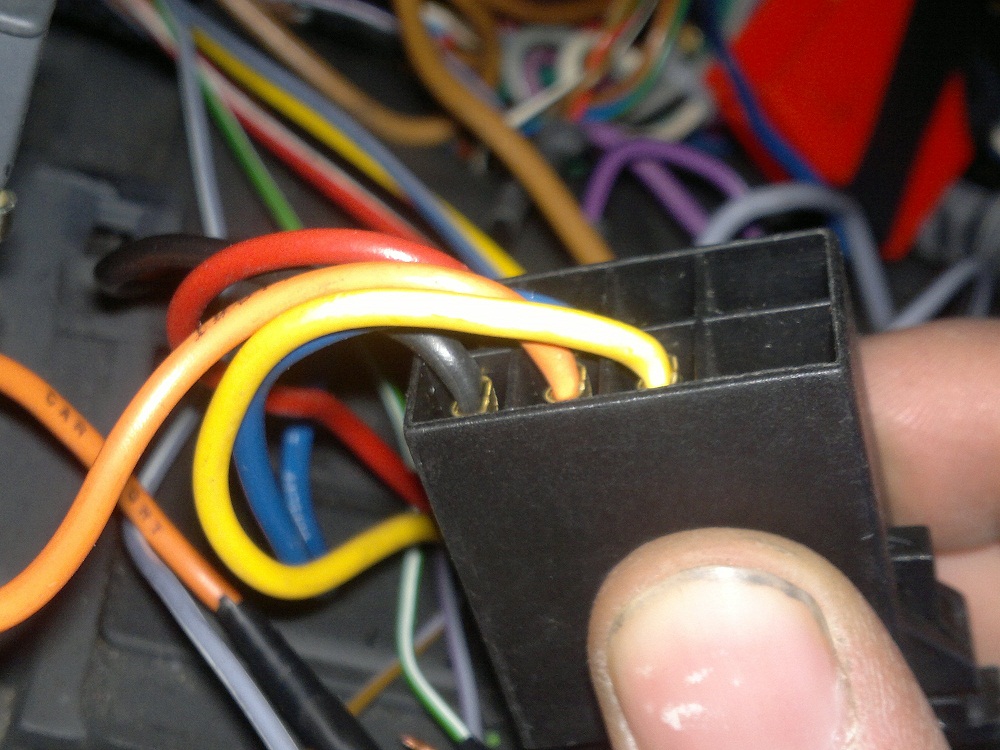

Bild 8 Die Autoseitige pinbelegung die ich bis jetzt habe von unten
Danke dir =) die seite hatte ich auch schon gefunden allerdings steht da nichts von dem einen Kabelschuh
und irgendwie nicht wirklich was über den roten isostecker
Hi
die Belegung des roten Steckers ist doch angegeben.
Mehrfachsteckverbindung IV 10 polig, rot
Und wie die Pins nummeriert sind ist in der
Grafik dagestellt.
Ich denke mal dir geht es um das Kabel grau/blau
Pin 9 - Beleuchtung Display [Klemme 58d] [gr/bl]
Ahhh danke =) den stecker habe ich nach lange zeit endlich bennen können bin die ganze zeit verwundert warum der da ist habe keinen post gefunden bis jetzt wo dieser erklärt ist ich habe noch ein grün/wiesses kabel der ursprünglich auch in den isostecker gehört weiss aber nicht in welchen pin…
würde gerne nur wissen wozu die da sind und warum
irgendwie nicht richtig gelesen und ichdachte schon ich bin blöd… für welche display beleuchtung ist das denn dann ?..
ich habe noch ein grün/wiesses kabel der ursprünglich auch in den isostecker gehört weiss aber nicht in welchen pin…
