ich habe mich hier schon diverse Beiträge zu diesem Thema durchgelesen und wollte nun bei mir die ATA nachrüsten.
Hier ein paar Daten:
A3 8L VFL
Automatikgetrieb mit Ganganzeige (Modul mit zwei Display, eins bisher ungenutz; Bauteil Nr. 8D0 919 272 C)
kein Temperaturfühler in der Stoßstange
keine Klimaanlage oder Klimaautomatik
Ich bin davon ausgegangen den Sensor installieren zu müssen und ein Kabel zum KI ziehen zu müssen, da das Display schon vorhanden ist.
Nun habe ich den Tacho ausgebaut, den Stecker betrachtet und musste folgendes feststellen:
Der Stecker für das Bauteile hat 10 Steckplätz, das Anzeigemodul jedoch nur 8 Pins, somit bleiben Pin 5 und 10 am Stecker ungenutzt.
Aus den anderen Beiträgen hätte ich nun erwartet, das Pin 3 unbelegt ist (siehe Foto). Da Pin 3 belegt ist, frage ich mich ob das Kabel für den Sensor vielleicht schon verlegt ist.
Kann mir jemand, der Serienmäßig den Sensor installiert hat, sagen wo das Kabel verläuft und wie ich es ggf. ausfindig machen kann?
Hat jemand evtl. einen Schaltplan zu diesem Modul? Unbelegt sind derzeit nur Pin 2 und 8.

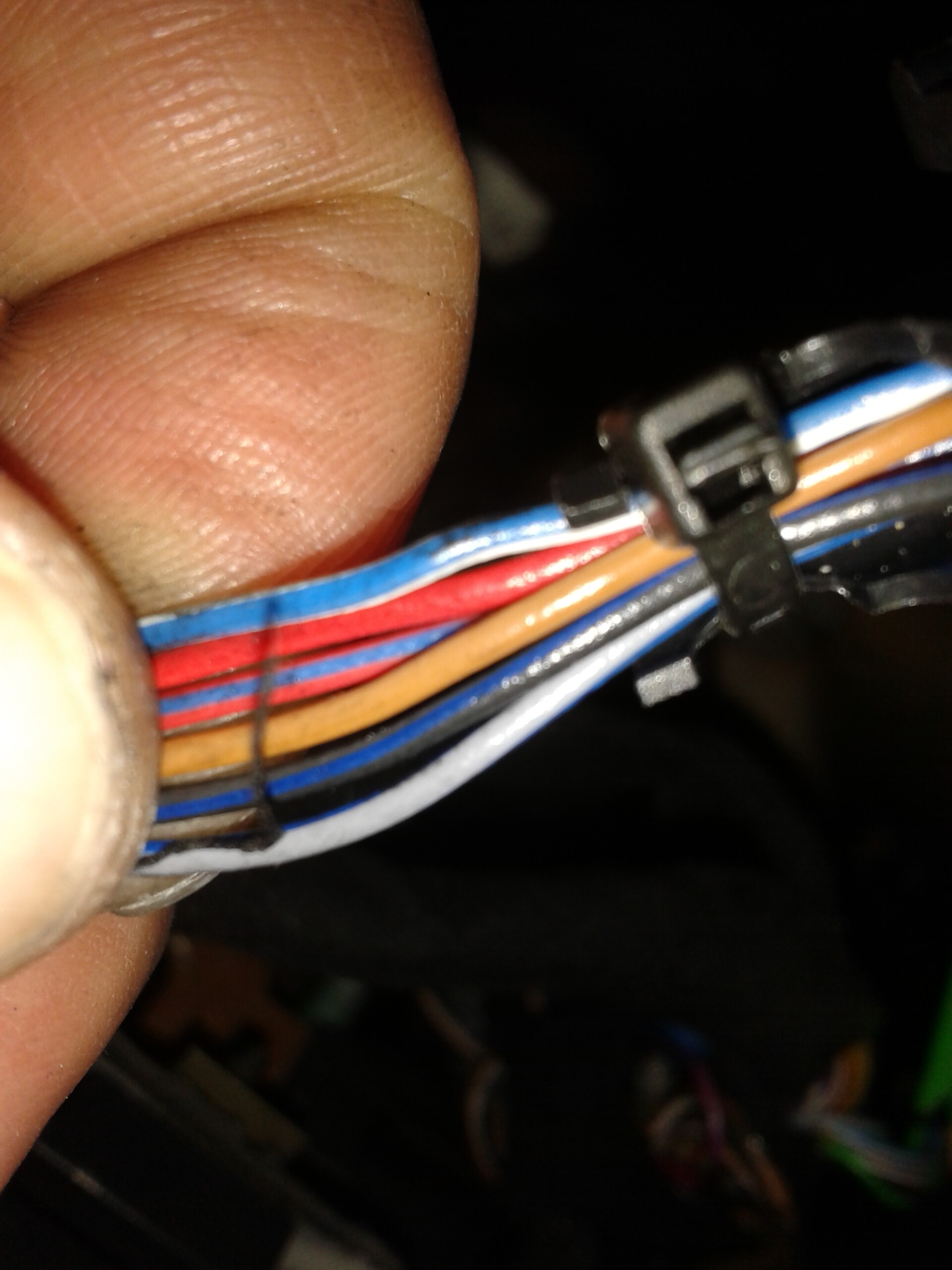

p.s. ich habe nochmal ein Foto von den Kabeln des Steckers beigefügt.
Sicher, dass das Modul 2 Displays hat?
Das Modul ohne Ganganzeige bei meinem hat 10 Pins so wie der Stecker auch.
Nachrüstung hat bei mir wie im Workshop beschrieben funktioniert.
danke schonmal für die Antwort. Jo eigentlich schon, zumindest sind zwei vorhanden. Würde mich eigentlich wundern, wenn eines nur "deko" wäre. Von vorne sieht es so aus.
Das Modul habe ich clevererweise nicht Fotografiert… aber ich habe es nach kurzer Suche im Internet gefunden.
Gleich Bauteil Nr. und lediglich 8 Pins auf der Rückseite.
zwischen Pin 2 und 3 wird der Sensor angeschlosse, wenn keine Klimaautomatik vorhanden ist. Das heißt Pin 1 vom Sensor geht an Pin 2 vom Modul und Pin 2 des Sensors geht an Pin 3 des Moduls.
Warum bei dir nur Pin 3 belegt ist, ist mir ein Rätsel. Wenn du schon einen Leitungsstrang zum Außentemperaturfühler haben solltest, müsste der ja nahe der Hupe, bzw. im Bereich des linken Lüftungsgitters in der Stoßstange zu finden sein.
Falls nicht, verkabel den Sensor einfach wie oben beschrieben und dann sollte das gehen.
